Rozruszniki na start!

Jak to działa?

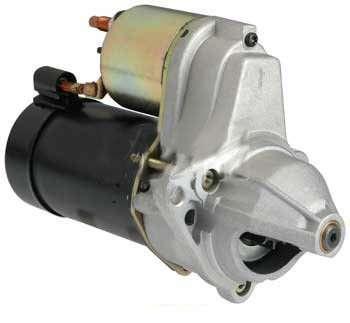

Rozrusznik jest stosunkowo niewielkim, ale za to sprytnym urządzeniem umożliwiającym przezwyciężenie oporu wału podczas jego rozruchu, przy stosunkowo małym momencie obrotowym. Urządzenie rozruchowe jest wyposażone w małe koło zębate (tzw. zębnik), które w momencie „odpalenia” silnika współpracuje ze specjalnym zazębieniem na obwodzie koła zamachowego lub przetwornika momentu obrotowego. Dzięki wysokim obrotom rozrusznika zamienianym na moment obrotowy, możliwe jest obrócenie wału korbowego i co za tym idzie uruchomienie silnika.

Elektryczna w mechaniczną

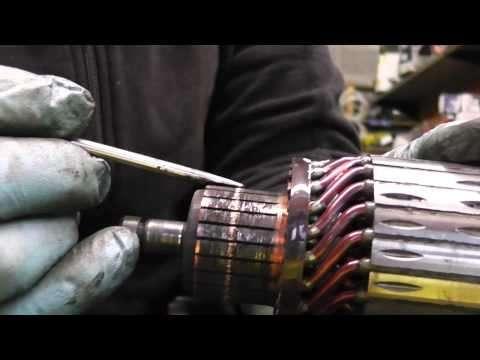

Najważniejszym elementem rozrusznika jest silnik prądu stałego, na który składają się wirnik i stojan z uzwojeniami, a także komutator oraz szczotki węglowe. Uzwojenia na stojanie tworzą pole magnetyczne. Po zasileniu uzwojeń prądem stałym z akumulatora, prąd kierowany jest do komutatora za pośrednictwem szczotek węglowych. Następnie prąd trafia do uzwojeń wirnika, wywołując powstanie pola magnetycznego. Przeciwstawne pola magnetyczne stojana i wirnika, powodują obrót tego ostatniego. Rozruszniki różnią się od siebie mocą i możliwościami związanymi z uruchamianiem jednostek napędowych o różnych wielkościach. W urządzeniach małej mocy przeznaczonych dla małych samochodów i motocykli, w uzwojeniach stojana stosowane są magnesy stałe, zaś w przypadku większych rozruszników – elektromagnesy.

Z jednostopniową przekładnią

A zatem silnik został już uruchomiony. Pozostaje jednak do rozwiązania ważna kwestia: jak teraz zabezpieczyć rozrusznik przed ciągłym rozpędzaniem go ze strony pracującej już jednostki napędowej? Wspomniane powyżej koło zębate rozrusznika (zębnik) jest napędzane przez tzw. wolnobieg, potocznie nazywany bendiksem. Pełni on funkcję ochronną przed zbyt wysokimi obrotami, umożliwiając jednocześnie zesprzęganie i rozsprzęglanie koła zębatego rozrusznika z zazębieniem na obwodzie koła zamachowego. Jak to działa? Po włączeniu zapłonu zębnik jest przesuwany za pomocą specjalnego orczyka, aby zesprzęglić go z zazębieniem na obwodzie koła zamachowego. Z kolei już po uruchomieniu silnika zasilanie zostaje wyłączone. Orczyk zostaje cofnięty do pozycji spoczynkowej, powodując rozsprzęglenie zębnika z zazębieniem.

Przekaźnik, czyli włącznik elektromagnetyczny

I na koniec kilka słów na temat doprowadzenia prądu do rozrusznika, a konkretnie do jego najważniejszych uzwojeń. Po jego włączeniu prąd dopływa do przekaźnika, a następnie do dwóch uzwojeń: wciągającego i podtrzymującego. Za pomocą elektromagnesu uruchamiany jest orczyk, który powoduje zesprzęglenie zębnika z zazębieniem na obwodzie koła zamachowego. Rdzeń w elektromagnesie przekaźnika jest dociskany do styków i w konsekwencji uruchamiany jest silnik elektryczny rozrusznika. Teraz zostaje odcięte zasilanie do uzwojenia wciągającego (zębnik jest już bowiem „połączony” z zazębieniem na obwodzie koła zamachowego), natomiast prąd przepływa nadal przez uzwojenie podtrzymujące do momentu uruchomienia silnika samochodu. W momencie rozpoczęcia jego pracy i w tym uzwojeniu przestaje płynąć prąd, a orczyk z zębnikiem wraca do pozycji wyjściowej.
