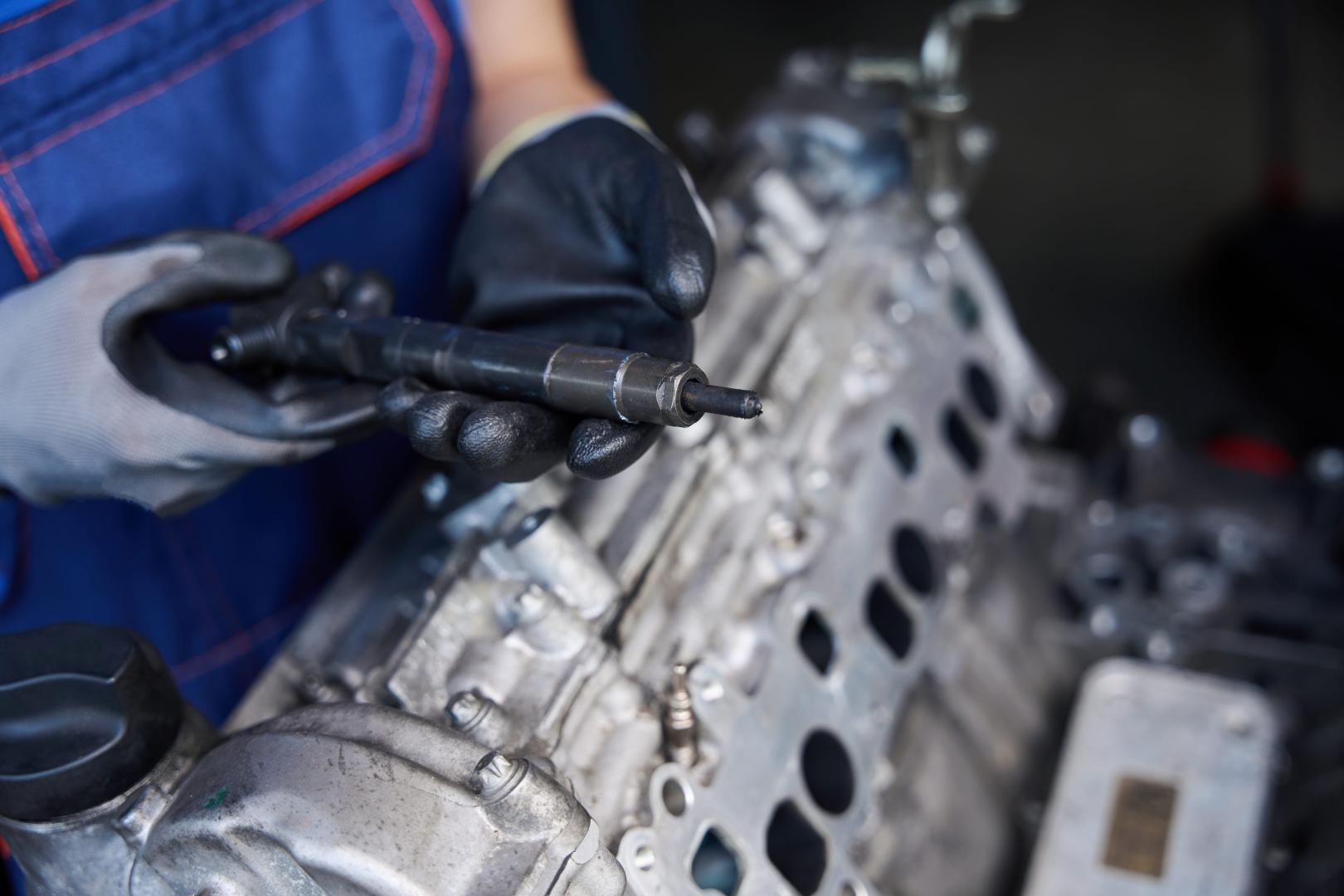

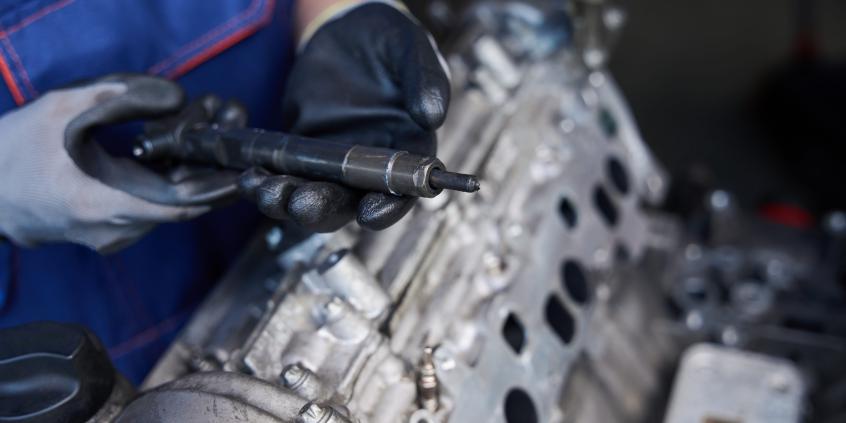

Wtryskiwacze piezoelektryczne – objawy awarii i koszty naprawy

Silniki wysokoprężne przeszły w ostatnich dwóch dekadach całkowitą metamorfozę. Dawne diesle, kojarzone przede wszystkim z wyraźnym klekotem, dość wolną reakcją na gaz i kłębami czarnego dymu z rury wydechowej, ustąpiły miejsca jednostkom cichym, dynamicznym i oszczędnym. Istotną rolę w tej rewolucji odegrały układy zasilania Common Rail, w tym wtryskiwacze piezoelektryczne. To dzięki nim współczesne diesle potrafią precyzyjnie dawkować olej napędowy przy jednoczesnym spełnianiu norm emisji spalin.

Rozwiązanie to niesie jednak za sobą kolejne wyzwania. Wtryskiwacze pracują w skrajnie trudnych warunkach, co przy nieodpowiednim obchodzeniu się z nimi może w końcu doprowadzić do awarii. W takim przypadku kierowcy mają dwa wyjścia: albo zdecydować się na kosztowną wymianę, albo spróbować je zregenerować. Jakie są objawy awarii wtryskiwaczy piezoelektrycznych i jakie są koszty regeneracji wtryskiwaczy?

Jak działają wtryskiwacze piezoelektryczne?

Aby dobrze zrozumieć specyfikę wtryskiwaczy piezoelektrycznych, musimy cofnąć się do starszej technologii, czyli wtryskiwaczy elektromagnetycznych. W tym rozwiązaniu za sterowanie iglicą odpowiada cewka ze stalowym rdzeniem. Gdy sterownik silnika wysyła impuls prądu, wytworzone pole magnetyczne unosi zawór, a po odcięciu zasilania zawór opada pod naciskiem sprężyny i ciśnienia paliwa. Proces ten wymaga jednak czasu z powodu fizycznych ograniczeń wtryskiwaczy elektromagnetycznych. Wczesne takie rozwiązania były w stanie wykonać maksymalnie od trzech do czterech dawek paliwa w czasie jednego cyklu pracy tłoka. W konsekwencji ciśnienie w cylindrze narastało skokowo, generując przy tym twardy, głośny dźwięk silnika, czyli wspomniany klekot.

Wtryskiwacz piezoelektryczny zamiast elektromagnesu posiada stos piezoelektryczny. Jest to moduł złożony z warstw ceramiki piezoelektrycznej. W tym przypadku następuje zjawisko odwrotne do tego, które znamy z zapalniczek z przyciskiem – zamiast wytwarzać prąd pod wpływem nacisku, ceramika piezoelektryczna pod wpływem napięcia zmienia swoje rozmiary. W układach Common Rail piezoelementy pracują pod wysokim napięciem w przedziale 100-200 woltów. Pod wpływem tego ładunku stos piezoelektryczny rozszerza się w ułamku mikrosekundy.

Wewnątrz korpusu wtryskiwaczy umieszczono także miniaturowy przetwornik hydrauliczny. Jego głównym zadaniem jest zwielokrotnienie tego ruchu oraz przeniesienie siły na zawór sterujący i iglicę. Brak klasycznej cewki wiąże się z krótszym czasem reakcji i mniejszą bezwładnością, a sama konstrukcja względem klasycznych wtryskiwaczy elektromagnetycznych jest lżejsza. W efekcie nowoczesne wtryski piezo otwierają się i zamykają w czasie zdecydowanie krótszym, co pozwala sterownikowi silnika podzielić pojedynczy wtrysk nawet na 7 lub 8 odrębnych faz, obejmujących dawki wstępne, wtrysk główny i tzw. dotryski. Dzięki temu paliwo trafia do cylindra w postaci rozpylonej mgiełki, ciśnienie spalania płynnie narasta, a silnik pracuje cicho. Rozwiązanie to jest standardem u wielu producentów wtryskiwaczy, takich jak Bosch, Denso czy Delphi.

Objawy uszkodzenia – nierówna praca silnika, dymienie, wzrost spalania

Jeśli w Twoim samochodzie wystąpiła awaria wtryskiwacza diesla, objawy mogą być na początku bardzo subtelne. Z czasem jednak zaczynają być one coraz bardziej intensywne, znacznie wpływając na komfort codziennej jazdy.

Pierwszym i najbardziej charakterystycznym objawem awarii wtryskiwaczy jest nierówna praca silnika na biegu jałowym. Samochód zaczyna wyraźnie drżeć, obroty na obrotomierzu falują, a pasażerowie odczuwają nieprzyjemne wibracje, które przenoszone są na całe nadwozie auta. Drugim kosztownym sygnałem jest także znaczny wzrost zużycia paliwa, który wynika z niepełnego lub niekontrolowanego dawkowania (tzw. lejące wtryski) paliwa, przez co sterownik silnika uporczywie próbuje je korygować.

W miarę pogłębiania się usterki pojawiają się kłopoty z rozruchem. Silnik diesla może długo kręcić rozrusznikiem zanim zaskoczy. Podczas przyspieszenia wyczujesz zauważalny spadek mocy, silnik coraz bardziej ospale reaguje na dodawanie gazu, a gwałtowne wciśnięcie pedału może skutkować szarpaniem lub nagłym przejściem komputera pokładowego w tryb awaryjny.

Widocznym sygnałem awarii jest także czarny, gęsty dym, który świadczy o tym, że paliwo nie zostało prawidłowo wymieszane z powietrzem i uległo niepełnemu spaleniu. Zjawisko to prowadzi do zapełnienia i zapchania filtra cząstek stałych DPF. Pod obciążeniem auta z komory silnika może dochodzić także metaliczne stukanie lub charakterystyczne cykanie, które wzrasta wraz z prędkością obrotową.

Najbardziej niebezpieczną sytuacją jest zacięcie się iglicy w pozycji otwartej (lejący wtrysk). W takim przypadku strumień paliwa nie jest odcinany, a olej napędowy leje się do cylindra w sposób ciągły pod ciśnieniem przekraczającym 1500-2000 barów. Niespalone paliwo zaczyna zmywać film olejowy chroniący gładzie cylindrów, co stwarza ryzyko zatarcia tłoka i panewek. Miejscowe skupienie płomienia przy lejącym wtrysku może doprowadzić także do wypalenia dziury w tłoku, co oznacza nieodwracalne i ekstremalnie kosztowne zniszczenie silnika.

Jeśli zauważysz objawy awarii wtryskiwaczy piezoelektrycznych, warto wykonać diagnostykę komputerową w profesjonalnym warsztacie. Mechanik zweryfikuje tzw. korekty wtryskiwaczy, czyli korekty dawek zadawane przez sterownik. Prawidłowe wartości mieszczą się zazwyczaj w przedziale od -2 do +2 mg/suw.

Przyczyny awarii – jakość paliwa, przebieg, eksploatacja

Główną przyczyną awarii wtryskiwaczy piezoelektrycznych jest jakość paliwa. Nowoczesne układy nie tolerują żadnych zanieczyszczeń stałych, wody czy osadów. Woda obecna w oleju napędowym pozbawia paliwo właściwości smarnych, co powoduje tarcie metal o metal i prowadzi do zatarcia iglicy wewnątrz korpusu. Jeszcze groźniejsze jest zanieczyszczenie paliwa opiłkami metali, które łuszczą się ze zużytej lub zatartej pompy wysokiego ciśnienia. Metaliczny pył wędruje magistralą paliwową do wtryskiwaczy, niszcząc ich gniazda zaworowe i końcówki rozpylaczy. Równie problematyczne są zaniedbania w wymianie filtrów paliwa i montaż najtańszych produktów o niepełnej dokładności filtracji.

Oczywiście, wtryskiwacze piezoelektryczne ulegają także naturalnemu zużyciu. Końcówka wtryskiwacza znajduje się bezpośrednio w komorze spalania, gdzie panują temperatury oscylujące wokół kilkuset stopni Celsjusza. Z czasem na jej powierzchni i wewnątrz otworków wylotowych odkłada się nagar, co deformuje strugę wtrysku. Sam stos piezoelektryczny – mimo że jest projektowany na setki milionów cykli – podlega stałym obciążeniom, przez które z biegiem lat i wzrostem przebiegu w strukturze ceramiki piezoelektrycznej mogą powstawać mikropęknięcia.

Wyprzedaż samochodów dostawczych: Sprawdź ofertę

Regeneracja vs wymiana na nowe – koszty i opłacalność

Wśród kierowców przez długi czas panowało przekonanie, że wtrysków piezoelektrycznych w ogóle nie da się naprawiać. Wynikało to ze stanowiska samych producentów (m.in. Denso), którzy nie przewidywali żadnej technologii naprawczej i rekomendowali montaż nowych części. Dziś znajdziemy już skuteczne sposoby regeneracji wtryskiwaczy piezoelektrycznych, jednak to, czy może on zostać skutecznie naprawiony wynika z bardzo restrykcyjnych reguł.

Profesjonalna naprawa, poza czyszczeniem chemicznym, obejmuje także wymianę elementów mechanicznych – rozpylacza, zaworka sterującego oraz kompletu uszczelnień. Ze starego podzespołu w praktyce pozostaje sam korpus. Po montażu wtryskiwacz trafia na zaawansowany stół probierczy, gdzie maszyna bada wydatek dawek, szczelność pod pełnym obciążeniem i tworzy protokół potwierdzający odzyskanie pełnej sprawności.

To, czy wtryskiwacze piezoelektryczne opłaca się regenerować, zależy przede wszystkim od elektroniki. Jeśli uszkodzeniu uległ stos piezoelektryczny, w strukturze doszło do pęknięć, zniszczona została wewnętrzna elektronika sterująca lub korpus został zdeformowany, wtryskiwacza nie da się już naprawić. W takiej sytuacji jedyną drogą pozostaje wymiana na wtryskiwacz nowy.

Koszty zażegnania usterki zależą od modelu wtryskiwacza, marki auta i wybranego wariantu naprawy. Oryginalne części OE kosztują zazwyczaj od 1400 do 2400 zł za jedną sztukę wtryskiwacza. Ponieważ w silniku pracuje od czterech do nawet sześciu cylindrów, a wtryskiwacze zużywają się równomiernie, wymiana kompletu na nowe oryginały OE to wydatek od ok. 5600 zł (dla 4 cylindrów w dolnym pułapie cenowym) do ponad 14 000 zł (dla 6 cylindrów w górnym zakresie cenowym). Na rynku znajdziemy również tańsze nowe zamienniki za 400-900 zł za sztukę, jednak ich trwałość i precyzja rozpylania bywają zróżnicowane. Możliwy jest także zakup części używanych z demontażu średnio za 200-500 zł za sztukę, jednak ich ostateczne funkcjonowanie pozostaje loterią.

Koszt regeneracji wtryskiwaczy piezoelektrycznych wypada już znacznie korzystniej. Podstawowa weryfikacja i naprawa zaczyna się zazwyczaj od około 80 zł plus koszt podzespołów. Zazwyczaj koszt regeneracji pojedynczego wtryskiwacza piezoelektrycznego wynosi od 500 do 1000 zł.

Regeneracja wtryskiwaczy piezoelektrycznych ma sens przede wszystkim wtedy, gdy posiadasz starszy model auta, a zakup nowego kompletu podzespołów OE przewyższy rynkową wartość samochodu.

Pamiętaj również, że niezależnie od wybranej ścieżki, po montażu części w silniku niezbędne jest ich zakodowanie. We wtryskiwaczach piezoelektrycznych każdy egzemplarz otrzymuje unikalny kod kalibracyjny, który mechanik musi wprowadzić do sterownika silnika za pomocą komputera diagnostycznego. Dopiero wtedy sterownik potrafi precyzyjnie dobrać napięcie i czas otwarcia. Zignorowanie tej procedury kończy się twardą pracą, drganiami, a czasem całkowitym brakiem możliwości uruchomienia silnika.

Jak dbać o wtryskiwacze, by wydłużyć ich żywotność?

Średnia żywotność wtryskiwaczy piezoelektrycznych wynosi zazwyczaj od 150 do 250 tysięcy kilometrów. Osiągnięcie górnej granicy takiego przebiegu wymaga jednak odpowiedniej kultury serwisowej, ponieważ siłowniki piezoelektryczne są bardzo wrażliwe na jakiekolwiek odstępstwa od normy.

Pierwszą najważniejszą zasadą jest tankowanie oleju napędowego wyłącznie na sprawdzonych, markowych stacjach paliw. Drugą kwestią pozostaje regularny serwis układu filtracji, ponieważ filtr paliwa stanowi tak naprawdę jedyną fizyczną barierę chroniącą wtryskiwacze przed zanieczyszczeniami. Nie warto na nim oszczędzać ani wydłużać interwałów – wymiana powinna odbywać się przy każdej wymianie oleju silnikowego, najlepiej co 15-20 tysięcy kilometrów.

Warto także stosować dedykowane preparaty chemiczne do czyszczenia układów Common Rail. Takie środki wlewane do baku pomagają na bieżąco usuwać osady i nagar gromadzący się na końcówkach wtryskiwaczy. W przypadku aut o wyższym przebiegu dobrym rozwiązaniem jest także zlecenie warsztatowi profesjonalnego płukania chemicznego.

Wszystkie te działania to podstawa zwiększenia żywotności wtryskiwaczy piezoelektrycznych. Pamiętaj również o okresowej diagnostyce komputerowej. Poproszenie mechanika o weryfikację parametrów pracy wtryskiwaczy podczas rutynowej wymiany oleju trwa kilka minut, a może odpowiednio wcześnie wykryć ewentualne nieprawidłowości, zanim konieczna będzie kosztowna wymiana.
