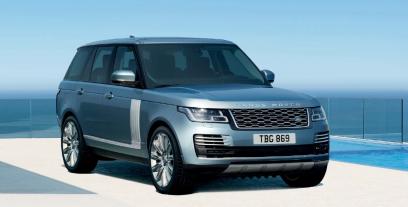

Dane techniczne Land Rover Range Rover IV SUV SWB Facelifting 3.0 TDV6 258KM 190kW 2017-2020

Szczegóły nadwozia

Podstawowe parametry

Liczba drzwi
5
Liczba miejsc
5
Średnica zawracania
12.3 m
Promień skrętu
6.2 m

Wymiary zewnętrzne

Długość
5000 mm
Szerokość z lusterkami bocznymi
2200 mm
Szerokość ze złożonymi lusterkami bocznymi
2073 mm
Szerokość przy otwartych drzwiach z przodu
2220 mm
Wysokość
1869 mm
Rozstaw osi
2922 mm
Rozstaw kół - przód
1690 mm
Rozstaw kół - tył
1683 mm
Prześwit
220 mm
Długość z hakiem holowniczym
uzupełnij dane
pokaż więcej brakujących danych

Wymiary wewnętrzne

Odległość oparcia fotela przedniego od kierownicy
uzupełnij dane
pokaż więcej brakujących danych

Wymiary bagażnika

Maksymalna pojemność bagażnika (siedzenia złożone)
1943 l
Minimalna pojemność bagażnika (siedzenia rozłożone)
900 l
Szerokość pomiędzy nadkolami
uzupełnij dane
pokaż więcej brakujących danych

Własności terenowe

Kąt natarcia
34.7 °
Kąt rampowy
28.3 °
Kąt zejścia
29.6 °
Kąt przechyłu bocznego
uzupełnij dane
pokaż więcej brakujących danych

Własności transportowe

Maksymalna ładowność
uzupełnij dane

Pozostałe parametry

Dopuszczalne obciążenie dachu
uzupełnij dane
pokaż więcej brakujących danych

Szczegóły silnika

Podstawowe parametry

Produkowany
od 2017 do 2020 roku
Pojemność skokowa
2993 cm³
Typ silnika
diesel
Moc silnika
258 KM (190 kW) przy 3750 obr/min
Maksymalny moment obrotowy
600 Nm przy 1750-2250 obr/min
Doładowanie
turbosprężarkowe
Umiejscowienie wałka rozrządu
DOHC
Liczba cylindrów
6
Układ cylindrów
widlasty
Liczba zaworów
24
Stopień sprężania
16.0 : 1
Średnica cylindra × skok tłoka
84 × 90 mm
Zapłon
samoczynny
Typ wtrysku
bezpośredni Common Rail
Montaż silnika
uzupełnij dane
pokaż więcej brakujących danych

Układ kierowniczy

Rodzaj układu kierowniczego
przekładnia zębatkowa ze wspomaganiem elektrycznym

Opony

Opony podstawowe
uzupełnij dane
Opony opcjonalne
uzupełnij dane

Felgi

Felgi podstawowe
uzupełnij dane
pokaż więcej brakujących danych

Hamulce

Rodzaj hamulców (przód)
tarczowe wentylowane
Rodzaj hamulców (tył)
tarczowe wentylowane
Hamowanie (100 do 0km/h) z ABS
uzupełnij dane
pokaż więcej brakujących danych

Zawieszenie

Rodzaj zawieszenia (przód)
wielowahaczowe double wishbone
Rodzaj zawieszenia (tył)
wielowahaczowe double wishbone
Amortyzatory
gazowe

automatyczna 8 stopniowa AWD Euro 6

Przeniesienie napędu

Rodzaj skrzyni
automatyczna
Liczba stopni
8
Rodzaj napędu
4x4
Rodzaj sprzęgła
hydrokinetyczne
Nazwa skrzyni
uzupełnij dane

Osiągi

Prędkość maksymalna
209 km/h
Przyspieszenie (od 0 do 100km/h)
8.0 s
400 metrów ze startu zatrzymanego
uzupełnij dane
1000 metrów ze startu zatrzymanego
uzupełnij dane

Zużycie paliwa

Średnie spalanie (cykl mieszany)
6.9 l/100km
Spalanie na trasie (na autostradzie)
6.4 l/100km
Spalanie w mieście
7.8 l/100km

Zasięg

Pojemność zbiornika paliwa
86 l
Zasięg (cykl mieszany)
1246 km
Zasięg (autostrada)
1344 km
Zasięg (miasto)
1103 km

Emisja spalin

Emisja CO₂
182 g/km
Norma emisji spalin
Euro 6

Masy

Minimalna masa własna pojazdu (bez obciążenia)
2249 kg
Maksymalna masa całkowita pojazdu (w pełni obciążonego)
3100 kg
Maksymalna masa przyczepy z hamulcami
3500 kg
Maksymalna masa przyczepy bez hamulców
750 kg
Maksymalny nacisk na hak
uzupełnij dane

Akumulator

Pojemność akumulatora
uzupełnij dane
Pojemność akumulatora w wersji z klimatyzacja
uzupełnij dane

Informacje dodatkowe

System start&stop
uzupełnij dane
Kod silnika
uzupełnij dane
